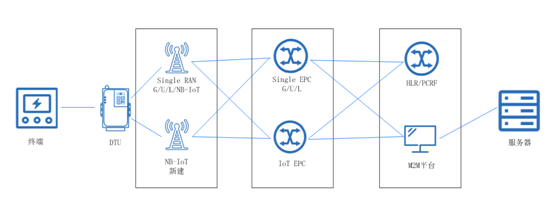

NB-IoT整体网络架构主要分为5部分:终端、无线网侧、核心网侧(EPC)、物联网支撑平台及应用服务器。


NB-iot网络架构简介

1. 终端:主要是通过空口连接到基站。终端侧主要包含行业终端与NB-IoT模块。行业终端包括:芯片、模组、传感器接口、终端等;NB-IoT模块包括无线传输接口、软SIM装置、传感器接口等。

2. 无线网侧:包括两种组网方式,一种是Single RAN(Single Radio Access Network,整体式无线接入网),其中包括2G/3G/4G以及NB-IoT无线网;另一种是NB-IoT新建。主要承担空口接入处理,小区管理等相关功能,并通过S1-lite接口与IoT核心网进行连接,将非接入层数据转发给高层网元处理。

3. 核心网侧:网元包括两种组网方式,一种是整体式的演进分组核心网(Evolved Packet C数据传输方式,欢迎一起交流学习ore,EPC)网元,包括2G/3G/4G核心网;另外一种是物联网核心网。核心网侧通过IoT EPC网元,以及GSM、UITRAN、LTE共用的EPC,来支持NB-IoT和eMTC用户接入。

4. 物联网支撑平台:包括 HLR (Home Location Register,归属位置寄存器)、PCRF(Policy Control and Charging Rules Function,策略控制和计费规则功能单元)、M2M(Machine to Machine,物联网)平台。

5. 应用服务器:是IoT数据的最终汇聚点,根据客户的需求进行数据处理等操作。

在这个情况下NB-IoT的工作状态为

Connected(连接态):

模块注册入网后处于该状态,可以发送和接收数据,无数据交互超过一段时间后会进入Idle模式,时间可配置。

Idle(空闲态):

可收发数据,且接收下行数据会进入Connected状态,无数据交互超过一段时会进入PSM模式,时间可配置。

PSM(节能模式):

此模式下终端关闭收发信号机,不监听无线侧的寻呼,因此虽然依旧注册在网络,但信令不可达,无法收到下行数据,功率很小。
