一、RIP协议概述

RIP （Routing Information Protocol ） 路由信息协议

RIP是目前一种使用最广泛的内部网关通信协议（IGP），属于网络层，可以在网关与主机之间交换路由选择信息的标准（也可以叫做规则）。

-原理：

1、路由器启用RIP以后，会将自己本地路由表中的条目进行宣告进入到RIP

2、在启动RIP协议的端口上发送这些更新条目；

3、对方RIP路由器接收以后，经过路由比较，将最好的条目放入路由表；

4、所有的RIP路由器都会进行周期性、全部路由表更新，以广播的方式；

（在RIPv2中，是触发式、增量更新，并且是以组播的方式）

-场景：

一般在小规模的企业内部网络使用

(因为RIP有最大跳数限制，最大为 16 跳）

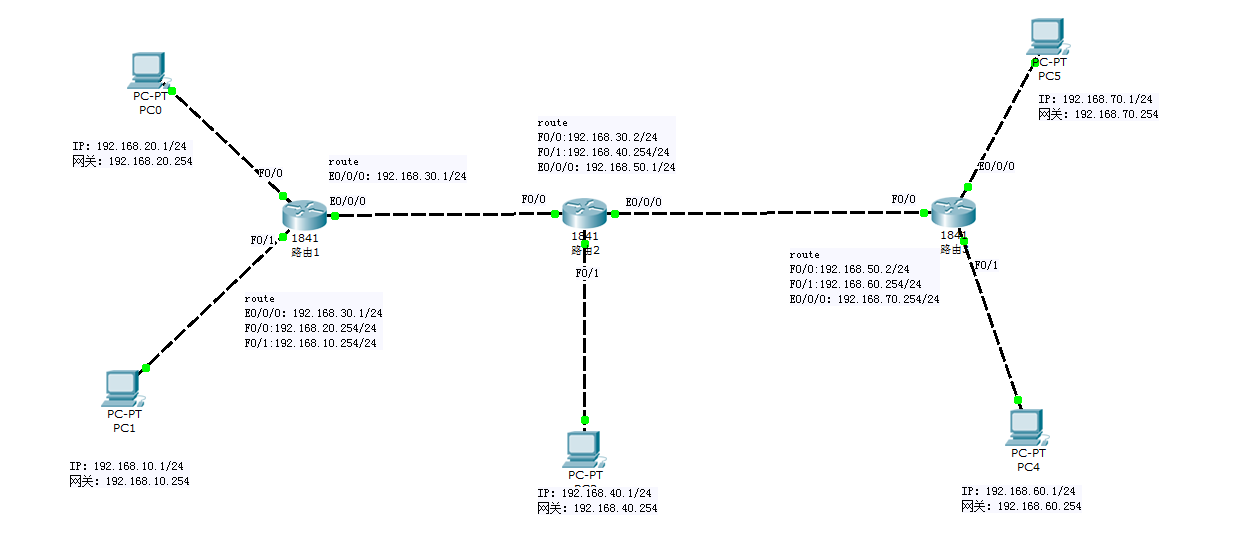

二、网络拓扑结构图

1、在拓扑结构中共有四个路由器，从左到右，分别编号为：路由1、路由2、路由3；

2、实现路由1、路游2、路由3节点PC都能相互ping通

3、.当各路由器上进行RIP基本配置后，每条线路都能ping通。

三、配置说明

配置路由器1RIP功能如图

Router>

Router>en

Router>enable

Router#config

Configuring from terminal, memory, or network [terminal]?

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#route rip （进入RIP协议配置）

Router(config-router)#network 192.168.10.0（通过RIP宣告该网段）

Router(config-router)#network 192.168.20.0

Router(config-router)#network 192.168.30.0

Router(config-router)#exit

Router>show ip route （查询路由表）

C    192.168.10.0/24 is directly connected, FastEthernet0/1（C代表直连接口IP）

C    192.168.20.0/24 is directly connected, FastEthernet0/0

C    192.168.30.0/24 is directly connected, Ethernet0/0/0

R    192.168.40.0/24 [120/1] via 192.168.30.2, 00:00:12, Ethernet0/0/0(RIP路由）

R    192.168.50.0/24 [120/1] via 192.168.30.2, 00:00:12, Ethernet0/0/0

R    192.168.60.0/24 [120/2] via 192.168.30.2, 00:00:19, Ethernet0/0/0

R    192.168.70.0/24 [120/2] via 192.168.30.2, 00:00:19, Ethernet0/0/0

Router>ping 192.168.70.1

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.70.1, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 10/10/11 ms

路由2路由3和路由1相同配置，只是宣告接口IP有所不同。
