随着我国水电建设的迅速发展，在促进了社会发展和地方经济的同时，也随之带来了很多的生态问题。一些水电站因下泄生态流量不足造成部分河段减水、脱水甚至干涸的情况，使得群众的生产、生活以及河流的正常生态功能受到了一定程度的影响。

为此各地水利、环保部门也相继出台了对不满足生态流量下泄要求的水电站进行责令整改或者挂牌督办的方案。进而保护河流生态环境，推动水资源合理、科学、有序开发和可持续利用。

一、系统原理

前端数据采集：超声波水位计、雷达流速仪、流量计、雨量计、高清摄像头等设备对现场进行实时的数据采集与设备控制。

无线数据通讯：无线数据通讯部分通过环保数采仪使用3G/4G的无线传输方式将数据通过因特网传输到目的中心。使用无线数据传输的方式能节省很大的人力物力，做到便捷部署与维护简便。

远程数据分析：中心端通过监控中心和终端PC以及数据服务器对数据实时进行数据分析以及整理，远程的移动终端也可以通过物联网访问设备并确认数据信息。

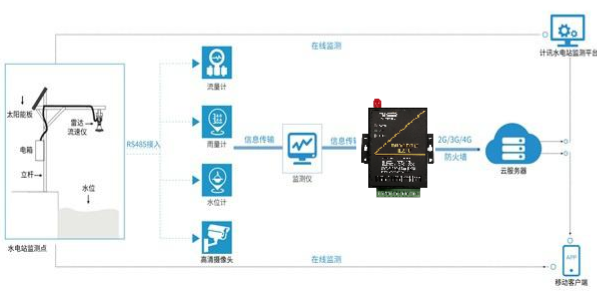

水电站下泄生态流量监测系统原理图

二、功能特点

接入方式：RS485接入方式，适用于多种接入设备。

主动上报：使用有线或2G/3G/4G无线传送到服务端，管理员可以使用PC登录并查看实时数据。

输出方式：使用4G传输。

监控中心：通过网络将实时数据上传至服务器，实现数据采集、管理、查询、统计和制作成图表的形式等功能，方便管理人员查看和操作。

移动监测：管理人员可以通过手机或其他移动设备下载相关APP，查看，实现在移动中也能对在线监测系统进行管理。

易于操作：具有良好的界面，适应值班人员的操作习惯，便于进行管理与调度。

性价比高：系统设计选型合理严格，使得系统具有较高的性价比。

三、系统组成

1、数据采集：锐谷微型数采仪EL2710,EL2910。

2、各类传感器水位计：流量计、雨量计等，雷达流速仪。

核心采集设备选型参考：

规约遵循：

符合《HJ/T212-2005 污染源在线自动监控(监测)系统数据传输标准》

符合《HJ 212-2017 污染物在线监控(监测)系统数据传输标准》

型号推荐：

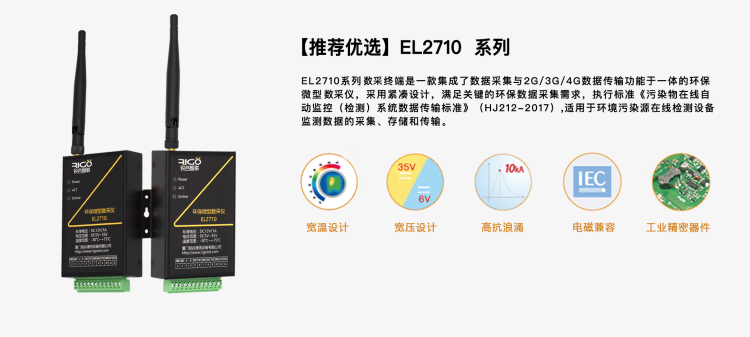

微型数采仪EL2710

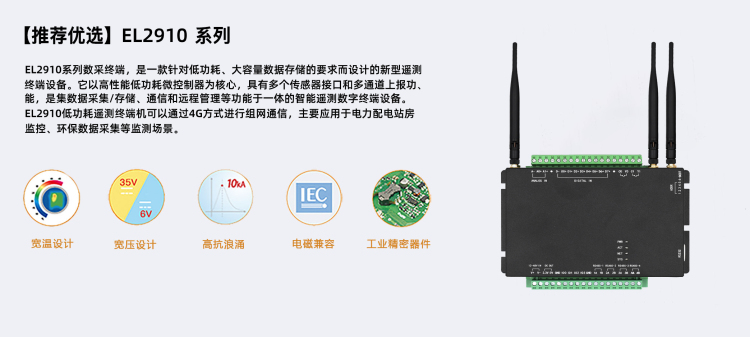

微型数采仪EL2910
